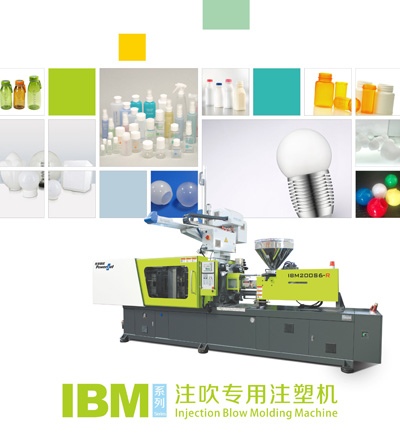

Serie IBM – Inyección de la máquina de moldeo por soplado
- En combinación con injeciton y función de soplado en una sola máquina. Li>
- Impulsado por promotor servo con sistema hidráulico de cerca la cuerda. Li>
- de alta precisión de la repetibilidad. Li>
- alta velocidad y eficiente, ahorro de energía y estable, fácil para la operación y el hecho mantenimiento. Li>
- hidráulica, neumática y eléctrica del controlador es ajustable. Li>
- Adecuado para la mayoría de plástico termoplástico como PE, PP, PS, PC, etc. Li>
- La mejor solución para botellas que se utilizan en la industria de embalaje médica y alimentaria, y la industria de alta apariencia como difusor LED luces, botellas de cosméticos, etc. Li>
Descripción |
UNIDAD |
IBM160S6 |
IBM200S6 |
IBM288S6 |
Tamaño Internacional |
|
1600-604 |
2000-935 |
2880-1341 |
UNIDAD DE SUJECIÓN |
|
|
|
|
Fuerza de sujecion |
KN |
1600 |
2000 |
2880 |
Carrera de apertura |
mm |
440 |
490 |
550 |
Max. luz |
mm |
940 |
1040 |
1160 |
tamaño de platina |
mm |
705×705 |
775×755 |
850×850 |
bares distancia |
mm |
460×460 |
510×510 |
610×610 |
Max. la altura del molde |
mm |
500 |
550 |
610 |
Min. la altura del molde |
mm |
160 |
230 |
280 |
Recorrido del expulsor |
mm |
140 |
140 |
145 |
la fuerza del eyector |
KN |
49 |
65 |
77 |
Unidad de inyección |
|
|
|
|
diámetro de husillo |
mm |
42/46 |
46/52 |
52/60 |
El tornillo L / D ratio |
/ |
20/20 |
23/19.9 |
21/21 |
Presión de inyección |
Mpa |
213/177 |
230/180 |
226/169 |
volumen de tiro |
cm3 |
284/340 |
407/520 |
594/791 |
peso tiro (PS) |
g |
253/302 |
362/462 |
529/704 |
velocidad de inyección |
g/s |
105/126 |
119/153 |
194/259 |
accidente cerebrovascular tornillo |
mm |
205 |
245 |
280 |
La velocidad del tornillo |
r.p.m. |
210 |
170 |
170 |
UNIDAD DE PODER |
|
|
|
|
Presión hidráulica |
Mpa |
17.5 |
17.5 |
17.5 |
Potencia de la bomba del motor |
KW |
15 |
18.5 |
22 |
La potencia del calentador |
KW |
9.8 |
11.5 |
13.8 |
GENERAL |
|
|
|
|
Capacidad de aceite |
L |
260 |
340 |
420 |
Peso de la máquina |
Ton |
4.5 |
5.8 |
8.2 |
dimensión de la máquina |
m |
4.8×1.3×1.8 |
5.3×1.4×2.1 |
61.×1.5×2.2 |
* Debido modernización de las máquinas, los parámetros técnicos puede ser actualizada.
|
Descripción |
UNIDAD |
IBM200S-R |
Tamaño Internacional |
|
200-934 |
UNIDAD DE SUJECIÓN |
|
|
Fuerza de sujecion |
KN |
2000 |
Carrera de apertura |
mm |
490 |
Max. luz |
mm |
1190 |
tamaño de platina |
mm |
775×755 |
bares distancia |
mm |
510×510 |
Max. la altura del molde |
mm |
700 |
Min. la altura del molde |
mm |
550 |
Recorrido del expulsor |
mm |
140 |
la fuerza del eyector |
KN |
65 |
Max. la distancia entre ejes de rotación |
mm |
605 |
Min. la distancia entre ejes de rotación |
mm |
300 |
Unidad de inyección |
|
|
diámetro de husillo |
mm |
46 |
El tornillo L / D ratio |
/ |
18 |
Presión de inyección |
Mpa |
170 |
volumen de tiro |
cm3 |
407 |
peso tiro (PS) |
g |
362 |
accidente cerebrovascular tornillo |
mm |
245 |
velocidad de inyección |
g/s |
116 |
La velocidad del tornillo |
r.p.m. |
170 |
UNIDAD DE PODER |
|
|
Presión hidráulica |
Mpa |
17.5 |
Potencia de la bomba del motor |
KW |
22 |
La potencia del calentador |
KW |
11.5 |
GENERAL |
|
|
Capacidad de aceite |
L |
420 |
Peso de la máquina |
Ton |
6.3 |
dimensión de la máquina |
m |
6.5×1.4×2.1 |
* Debido modernización de las máquinas, los parámetros técnicos puede ser actualizada.
|
Lo que se puede conseguir:
- característica principal de la serie IBM inyección Máquinas de moldeo por soplado li>
- Parámetros técnicos principales de la serie IBM inyección de moldeo por soplado Máquinas li>
- platina Dimensiones para todos los modelos de inyección de moldeo por soplado Máquinas li>
- Un caso de producción para su referencia li>
